青島艾普智能儀器有限公司與**外資電機有限公司簽訂的高端水泵電機定子測試訂單于近日完成交付。
該外資電機有限公司工廠及業務遍及全球，在高端水泵電機領域位居前沿，此次被測電機定子與新能源汽車電機定子結構類似。此水泵電機定子結構含線圈電阻、PT熱敏電阻，電熱絲電阻等11個繞組。測試功能包含耐壓、絕緣、匝間、電阻、轉向等。測試要求產線自動化測試，并與MES生產管理系統對接，測試功能復雜而強大。
艾普智能專注全球電機測試，不斷與國內外優質企業，全球化企業合作，在電機測試領域不斷提升新的高度。

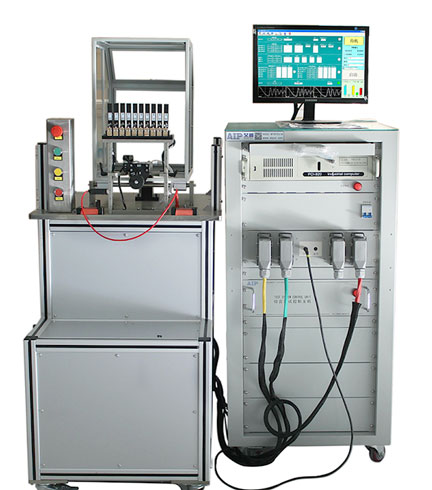

1.測試項目：附高端水泵電機定子測試系統技術參數
測試項目 | 三相六線 | 三相三線 | 單相定子 |
交流耐壓 | √ | √ | √ |
U-V、V-W、U-W、UVW-PE、UVW-PTO/PTC、PTO/PTC-PE | 主/副-PE、主/副-PTO/PTC | ||
絕緣電阻 | √ | √ | √ |
U-V、V-W、U-W、UVW-PE、UVW-PTO/PTC、PTO/PTC-PE | 主/副-PE、主/副-PTO/PTC | ||
匝間耐壓 | √ | √ | √ |
U-V、V-W、U-W 或者 U1-U2、V1-V2、W1-W2 | 主線圈、副線圈、主副線圈 | ||
線圈電阻 | √ | √ | √ |
U-V、V-W、U-W 或者 U1-U2、V1-V2、W1-W2 | 主線圈、副線圈、主副線圈 | ||
PTC/PTO電阻 | √ | √ | √ |
PTC1-PTC2 | |||
加熱絲電阻 | √ | √ | √ |
Heater1-Heater2 | |||
轉向 | √ | √ | √ |
采取用傳感器判斷磁場方向的方法判斷旋向，CW/CCW可選 | |||
2.技術參數
交流耐壓 | |
輸出電壓設定范圍/精度 | AC 200～5000V ±(3%×設定值+20V) |
擊穿電流測量范圍/精度 | 0.1～40.0mA ±(3%×顯示值+0.1mA) |
擊穿電流預置報警范圍 | 上限：0.10～40.0mA；下限：0.00～40.0mA |
測試時間范圍/分辨率 | 0.5～300s 0.1s/步 |
電弧偵測 | 1～9級(9級為最高靈敏度) |
絕緣電阻 | |
輸出電壓設定范圍/精度 | DC 500V/1000V ±(2%×設定值+10V) |
絕緣電阻測量范圍/精度 | 1～500MΩ ≤200MΩ：±(5%×顯示值+5MΩ)； >200MΩ：±(8%×顯示值+10MΩ) |
絕緣電阻報警設定范圍 | 上限：0～500MΩ；下限：1～500MΩ |
測試時間范圍/分辨率 | 0.5～300s 0.1s/步 |
匝間耐壓測試 | |
輸出電壓設定范圍/精度 | 500～5000V ±(5%×設定值+10V) |
波形比較項目 | 面積、差積、電暈、相位 |
直流低電阻測試 | |
測量范圍及精度 | 0.5Ω～2000Ω ±(0.5%×顯示值+2個字) 可設定溫度補償 |
測試時間范圍/分辨率 | 1～300s 1s/步 |
PTC/PTO電阻 | |
測量范圍及精度 | 0.5Ω～2000Ω ±(0.5%×顯示值+2個字) 可設定溫度補償 |
測試時間范圍/分辨率 | 1～300s 1s/步 |
加熱絲電阻 | |
測量范圍及精度 | 0.5Ω～2000Ω ±(0.5%×顯示值+2個字) 可設定溫度補償 |
測試時間范圍/分辨率 | 1～300s 1s/步 |
接地電阻 | |
接地電阻測量范圍/精度 | 10.0～600mΩ ±(3%×顯示值+5個字) |
測試時間范圍/分辨率 | 1～300s 1s/步 |
