當前位置: 首頁 >產品中心 >電機轉子測試設備
永磁轉子反電動勢測試系統
產品概述:
永磁轉子測試系統由測試工裝、工業計算機、測試主機、系統控制軟件以及各個功能模塊等組成,可以實現對直流無刷永磁轉子反電動勢測試及霍爾特性測試,測試系統啟動后按照測試流程依次完成設置組的測試項目,測試完成后給出合格及不合格指示及聲光報警。永磁轉子測試系統操作區入口安裝光幕,切實保護操作者人身安全。
測試項目:
反電動勢、霍爾特性(高低電平、頻率、占空比、霍爾波形)、相位差(反電動勢、霍爾、反電動勢與霍爾)。
適合電機:

永磁轉子測試系統適用于各種直流無刷電機外轉子和內轉子電氣性能的檢測,如家電類洗衣機電機轉子、空調電機轉子等。

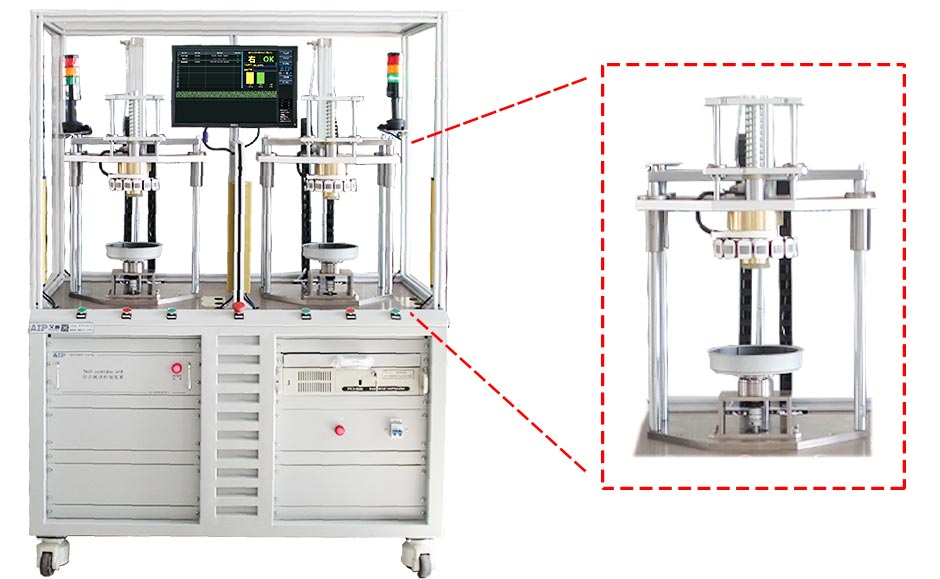

永磁轉子測試系統

一、功能特點

1、集成設計:一體化架構創新設計方案,簡化操作工位。

2、快速夾裝:采用簡單高效的裝夾方案,方便產線人員操作,滿足產線生產節拍。

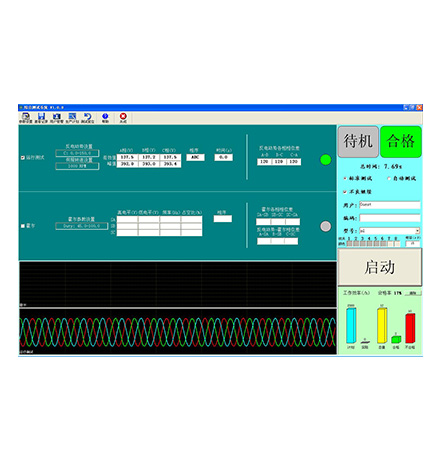

3、軟件特色:用戶權限設定功能;海量存儲,可預先設定超過1000項測試檔案。

4、操作簡單:針對產線使用實際需求,軟件操作簡單,界面(Windows XP 作業環境)。

5、信息對接:支持與生產管理系統對接。


二、永磁轉子測試儀有哪些

永磁轉子測試設備根據轉子類型,分為永磁外轉子測試設備和永磁內轉子測試設備。

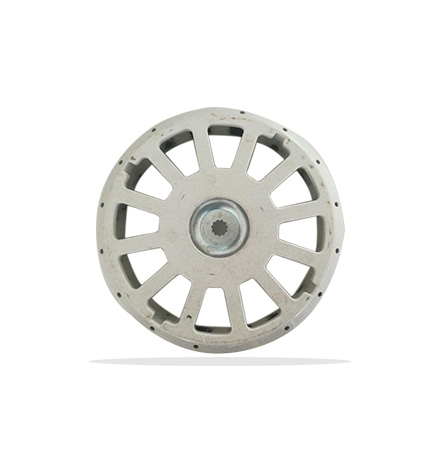

1、永磁外轉子測試儀

永磁外轉子測試設備是對永磁外轉子進行批量檢測的測試系統。

永磁外轉子指的是永磁同步電機中的一種設計,其中永磁體(通常是永磁磁鐵)被安裝在電機的轉子(即轉動部分)的外部表面上,而不是內部。

永磁轉子測試系統—AIP艾普

外轉子設計具有高效、扭矩高密度、散熱性能優越、易于維護等特點。

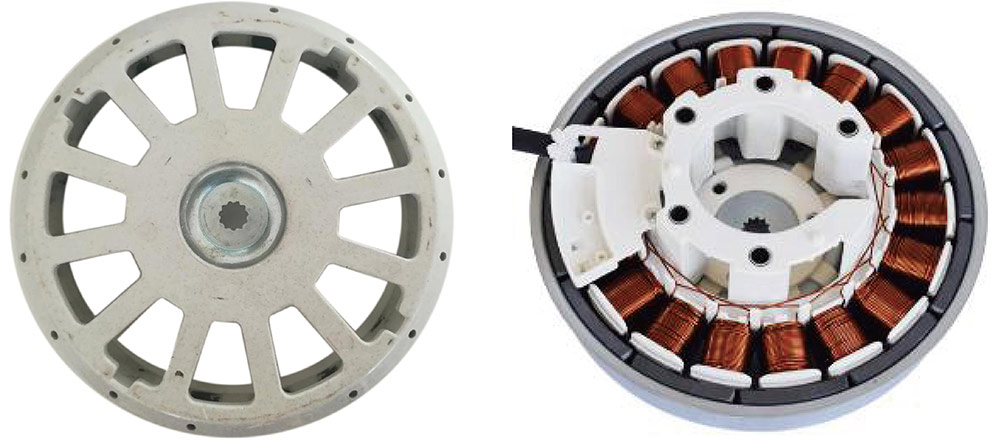

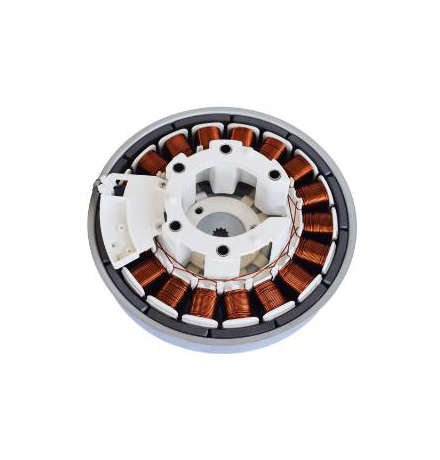

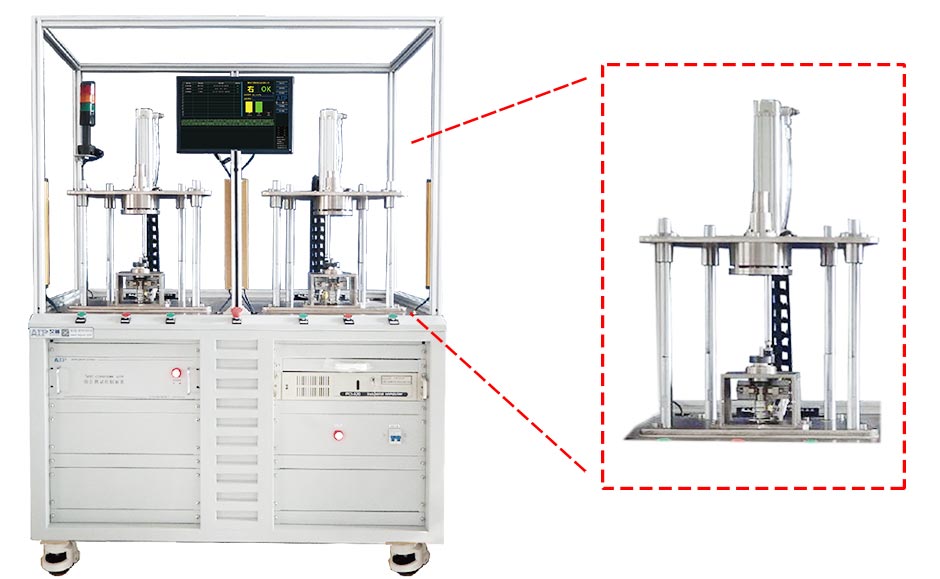

永磁外轉子測試儀常用于家電類洗衣機電機轉子批量測試產線,其中DD電機轉子常見測試項目有:反電動勢、霍爾特性和相位差。定制工具夾裝,測試時間僅需3秒左右,快速精確反饋轉子不良問題。

永磁轉子測試系統—AIP艾普

2、永磁內轉子測試儀

永磁內轉子測試設備是對永磁外轉子進行批量檢測的測試系統。

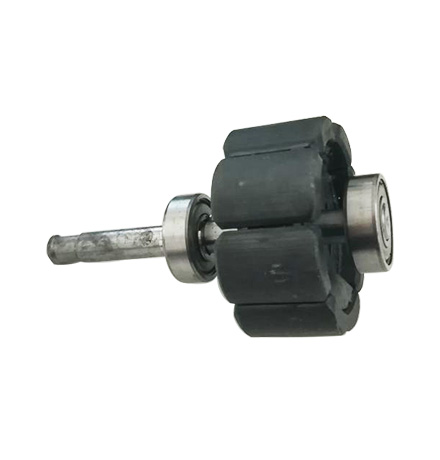

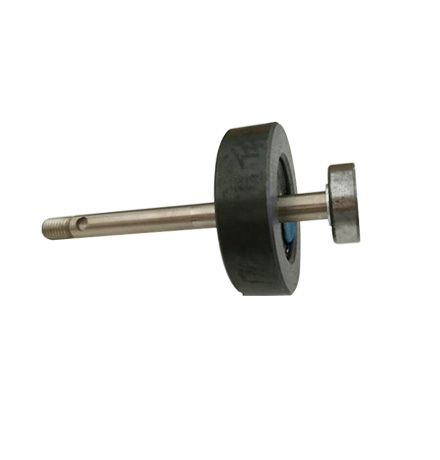

永磁內轉子是指永磁同步電機中的永磁體(通常是永磁磁鐵)被安裝在電機的轉子(即轉動部分)的內部。與永磁外轉子相比,永磁內轉子的永磁體是嵌入在轉子的內部。

永磁轉子測試系統—AIP艾普

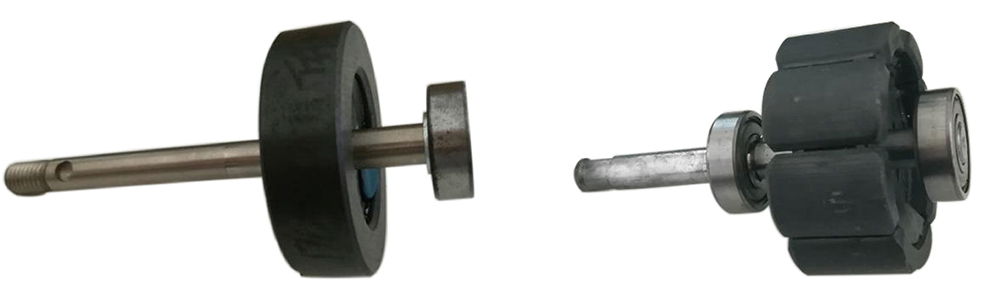

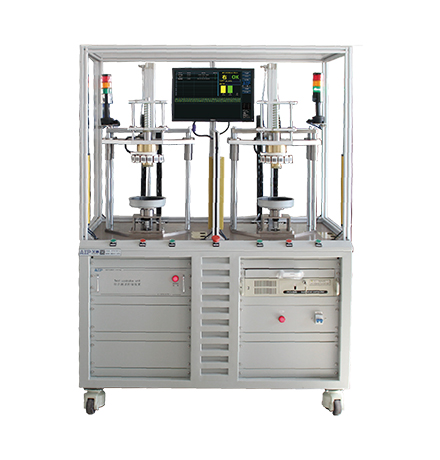

永磁內轉子測試儀常用于家電類空調風扇電機轉子批量測試產線,常見測試項目有:反電動勢、霍爾特性和相位差。定制工具夾裝,測試時間僅需3秒左右,快速精確反饋轉子不良問題。

永磁轉子測試系統—AIP艾普

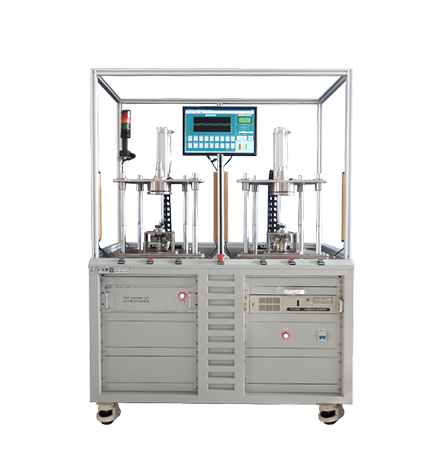

型號

AIP9873FH

測試項目

反電動勢、霍爾特性(高低電平、頻率、占空比)、相位差(反電動勢、霍爾、反電動勢與霍爾)

測試對象

無刷電機轉子

測試工位

雙工位

反電動勢

電壓測量范圍/精度

20.0~200.0V   ±(0.5%×顯示值+0.5V)  量程可定制

轉速設置范圍

200-3000rpm   ±1rpm     推薦反電動勢測試轉速為1000rpm

相位差

0.0-360.0°   ±1°

霍爾特性

VCC電源

3.00~18.00V   ±(0.5%×設定值+3個字)

高低電平范圍及精度

0.00~18.00V   ±(0.5%×顯示值+3個字)

頻率范圍

1Hz~599Hz

占空比/精度

0.0~100.0%   ±(0.5%×顯示值+2個字)

PG/Hall波形

波形顯示

相位差

相位差判斷

反電動勢相位差、霍爾相位差、反電動勢與霍爾相位差
