轉子斷條是出現于鼠籠式電機中的一種電機不良形式。鼠籠式電機的轉子是由焊接在兩條鑄銅或鑄鋁圓環之間的多根銅條或鋁條組成，常規的鼠籠轉子一般是鋁制，也稱其為鑄鋁轉子。

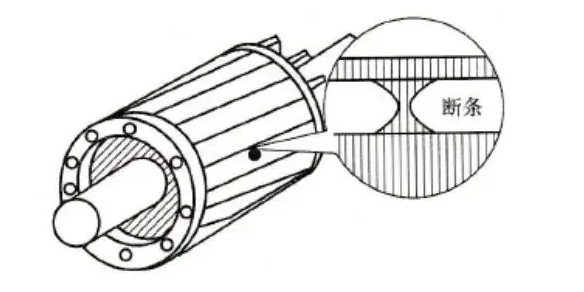

轉子斷條是指在轉子生產過程或使用中，轉子導條因工藝、人為或其他原因出現斷裂。轉子斷條短時間雖然不會影響電機運行，但因轉子導條受力不均，電機運行中轉子會發生使電機產生振動，因?yàn)檗D(zhuǎn)子導條受力不均勻，轉子會有一定的搖擺產生多余熱量，熱量過多長時間對電機不好。

一般來說，在使用過程中，鑄鋁轉子上的導條出現斷裂還是比較明顯的，轉子斷條可用肉眼觀測到。但在轉子生產過程中因工藝或人員操作失誤出現轉子斷條問題，就需要專門的鑄鋁轉子測試系統。

一、鑄鋁轉子測試系統分類

1、按鑄鋁轉子測試時放置方式有兩種類型：一是立式鑄鋁轉子測試系統，二是臥式鑄鋁轉子測試系統，兩者根據所測鑄鋁轉子的體積重量分類。

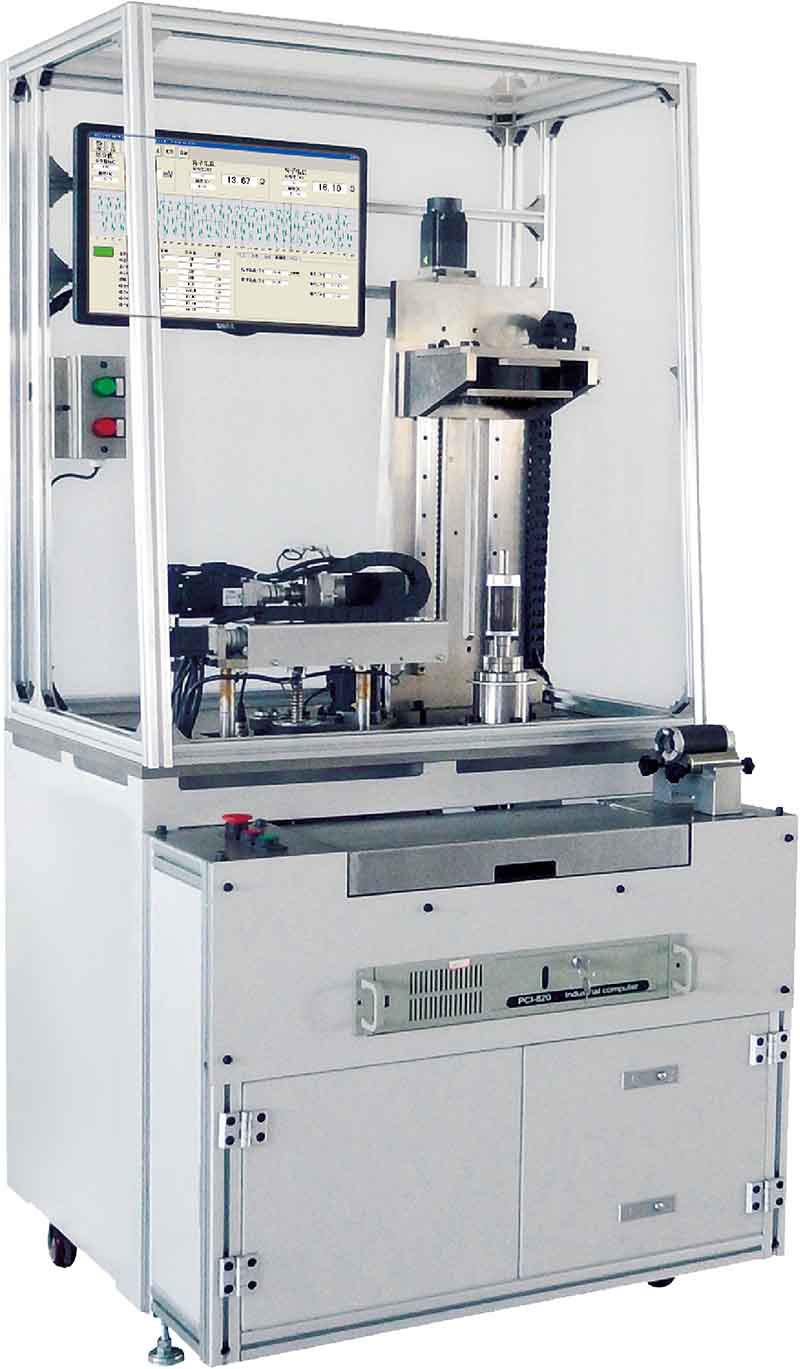

立式鑄鋁轉子測試系統用于測試家用電器類電機的鑄鋁轉子，因其體積小重量輕，測試過程中很容易讓轉子轉動，測試方便；

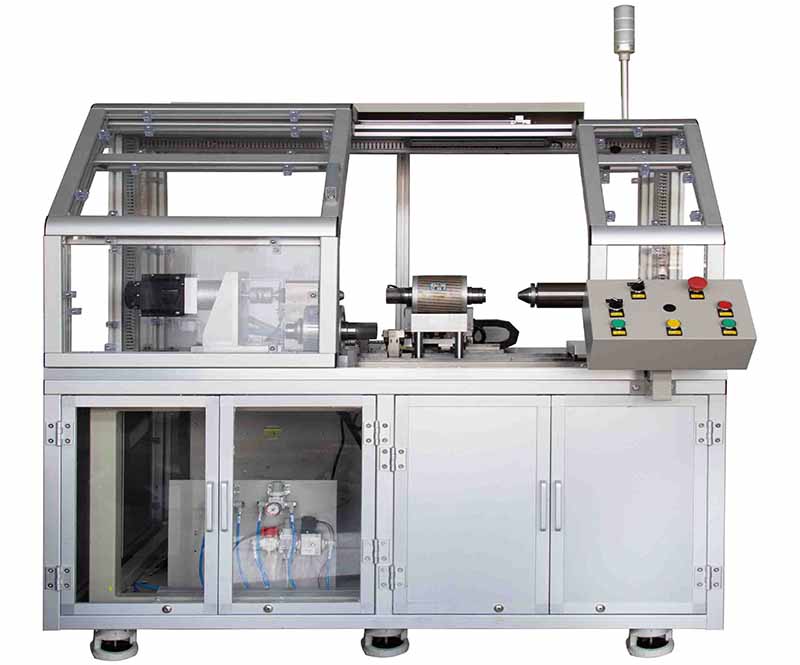

臥式鑄鋁轉子測試系統主要測試汽車電機鑄鋁轉子，因其體積大重量大，測試系統選用的測試軸相較于立式測試系統來說更粗一些，同時臥式鑄鋁轉子測試系統四周一般用亞克力板或鐵絲網包圍，安全系數更高。

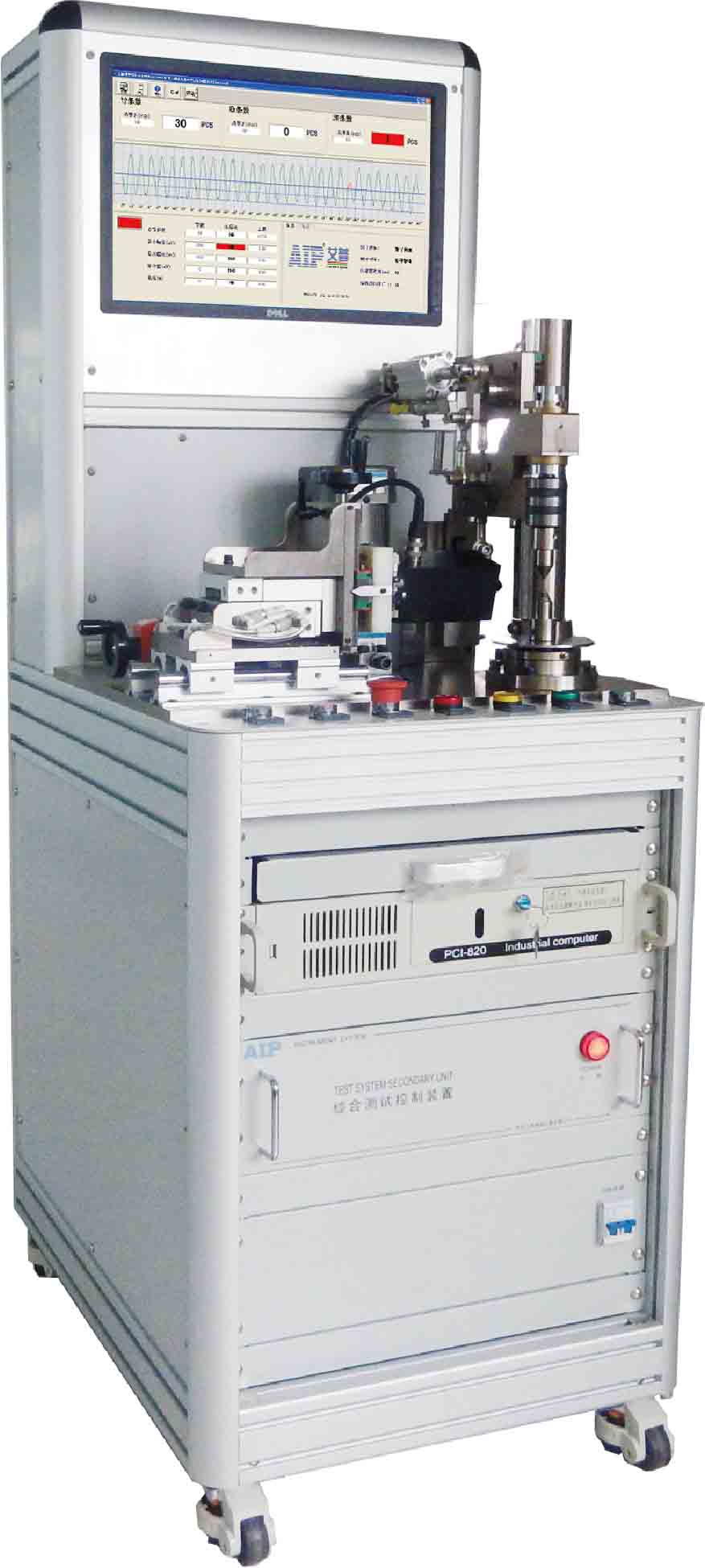

2、按鑄鋁轉子測試項目分為常規鑄鋁轉子測試系統和全功能鑄鋁轉子測試系統。全功能鑄鋁轉子測試系統相比較常規測試系統來說增加了端環的測試項目。

二、鑄鋁轉子測試系統測試過程

上述四種轉子測試系統的測試過程大體一致，分為三個步驟：放置轉子，開始測試，得到結果。

舉個例子，根據待測鑄鋁轉子體積小，重量輕的特點，且廠家不要求測試端環數據，選擇常規款的立式鑄鋁轉子測試系統來進行測試。

1、放置轉子

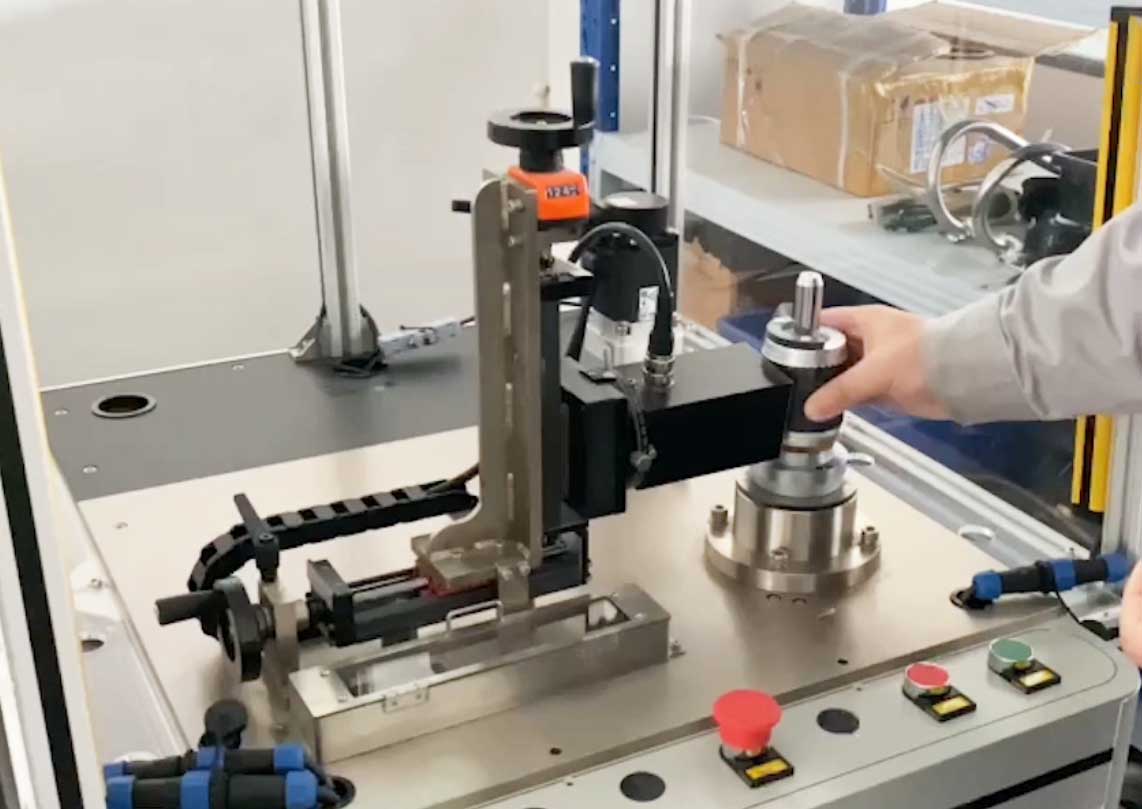

將鑄鋁轉子放置在工裝臺上。傳感器在測試時已經調整到合適的位置，可以直接開始測試。

2、開始測試

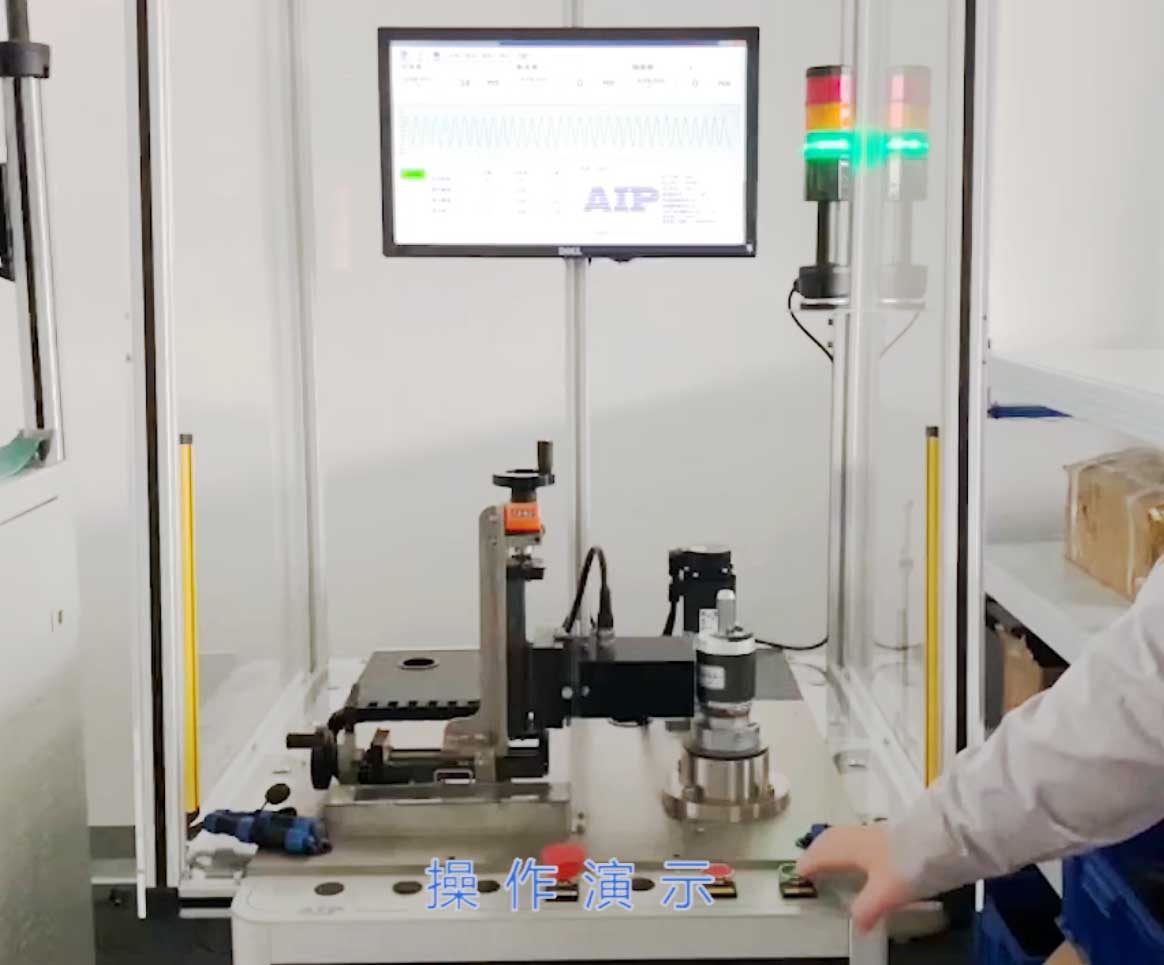

按動啟動按鈕，轉子測試系統自動開始測試。

3、得到結果

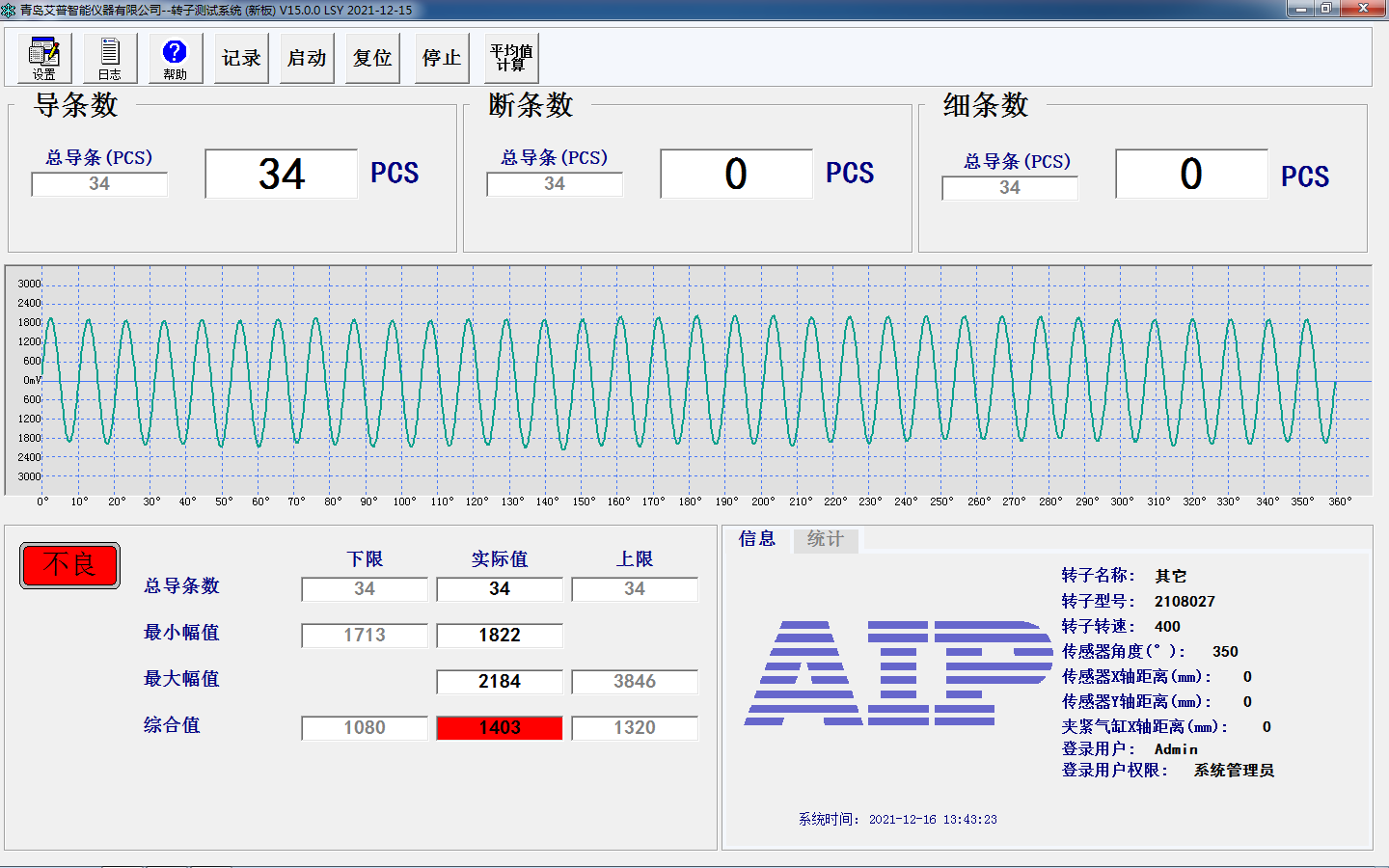

4s后即可得到含有34根導條的鑄鋁轉子測試結果，結果顯示總導條34根，無斷條無細條，測試結果顯示最小幅值、最大幅值和綜合值，當然一般測試過程只看最后“合格”結果即可。

三、鑄鋁轉子測試系統優點

1、測試項目齊全快速。轉子斷條測試儀采用專用傳感器，除常規斷條測試外，可同時測試出轉子細條、氣孔氣泡是否存在，3-5s顯示測試結果，測試效率極高；

2、數據量化波形顯示。轉子斷條測試儀設置上下限實現簡單測試，轉子測試數據數值顯示同時附帶波形圖，直觀清晰，不合格界面直接顯示不合格項目，方便篩查；

3、測試操作多種選擇。對多種類型鑄鋁轉子均可測試，適配性強，降低生產廠家設備采購成本。

本文介紹了鑄鋁轉子測試系統的分類、測試過程及優點，艾普智能專注全球電機測試，更多鑄鋁轉子測試系統可供選擇，如有任何電機相關問題歡迎來電咨詢！
