鑄鋁轉子由轉子鐵芯和鋁籠組成，結構和制作工藝相對簡單且成本低廉，常用于交流電機中，應用十分廣泛。因此鑄鋁轉子出廠前的質量檢測十分重要。

這里介紹下鑄鋁轉子的一種檢測方法：鑄鋁轉子測試系統。

一、鑄鋁轉子測試系統介紹

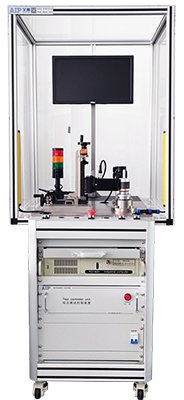

鑄鋁轉子測試系統配有專用傳感器，當旋轉中的鑄鋁轉子靠近感應傳感器時，測試系統通過專用傳感器內部特殊裝置將信號收集處理并放大，以波形的形式顯示出來，并根據設定的條件，判定鑄鋁轉子鋁條的質量。

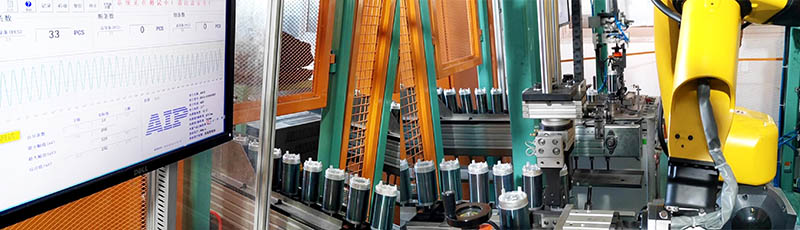

鑄鋁轉子測試系統是一種非常容易操作的儀器，適用于試驗室和電機工廠的轉子測試，尤其適合工廠流水線大批量的電機測試。此系統在生產線可以對鑄鋁轉子進行首件檢測、抽樣檢測和全部檢測，有效地控制不良轉子的產生和流出。可節約大量電機總裝生產中的資源，有效地提高電機生產效率和出廠產品品質。

二、鑄鋁轉子檢測操作

用鑄鋁轉子測試系統檢測很簡單，將待測轉子發至測試系統生產廠家，廠家會根據電機制造商的測試要求定制鑄鋁轉子測試系統。

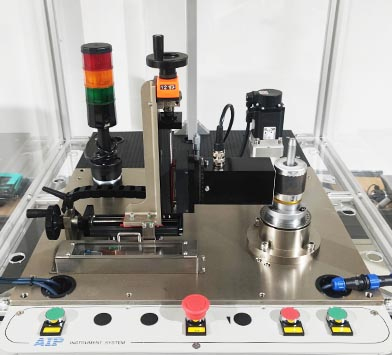

測試時，將待測鑄鋁轉子放置在測試軸上，調試好傳感器與被測轉子的相對位置，按動啟動按鈕，測試系統自動測試，得到的測試結果在顯示屏上顯示。

測試后得到的三種典型的波形：

波形僅供參考，最終測試結果以測試系統給出的判定為準。

三、鑄鋁轉子檢測注意事項

使用鑄鋁轉子測試系統進行電機檢測時，需要注意以下幾點：

1、測試時使用高電壓，及高速機械轉動，操作人員務必嚴格按用戶手冊操作，嚴禁身體觸及系統帶電部位和被測負載，以免造成傷害；

2、測試時必須與導磁物質隔離，例如含鐵、鈷、鎳元素的物質。否則會造成測試結果失實；

3、測試系統使用環境必須通風良好，干燥、無粉塵、無強電磁干擾；

4、測試系統工作電源要安全接地。

四、鑄鋁轉子檢測方法優點

1、操作簡便無門檻。

通過鑄鋁轉子測試系統只需將轉子與系統連接，按動啟動按鈕就可以進行測試。這是因?yàn)橄到y(tǒng)利用測試原理研發的，并將測試結果數據化，所以電機測試人員不需掌握電機測試?yán)碚摚恍枰^察結果顯示合格與否，招聘測試人員更為方便，降低企業用人成本。

2、測試時間短而高效。

常規轉子速度在3-5s左右，若結合流水線生產，則去除搬運時間，測試效率極高。

3、數據管理完善簡單易操作。

測試系統內置工業計算機，無限量存儲測試條件和測試結果，具有USB存儲接口，方便數據拷貝；采用Windows操作系統，專業控制軟件，界面簡潔清晰；控制核心采用ARM高速處理器，數據處理快速。

4、項目集成降低企業成本。

多種轉子不良品均可通過測試檢出，一鍵項目測試，減少測試工序和人員，進而降低生產成本。
